東莞市虎門潤輝五金塑膠制品廠
聯(lián)系人：
周先生 13925519585
張小姐 13926830967
電話：0769-85717196
公司QQ：554591376
E-mail：554591376@qq.com
網(wǎng)址：m.tangjulong.com
地址：東莞市虎門鎮(zhèn)路東管理區(qū)新圍二巷106號A棟
<del id="ckyow"></del>
 |
詳細介紹： |

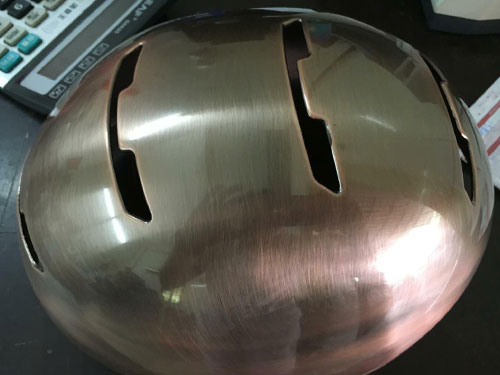

塑件造型
在不影響外觀和使用的前提下，塑件造型設計時應盡量滿足如下要求。
(1) 金屬光澤會使原有的縮癟變得更明顯，因此要避免制品的壁厚不均勻狀況，以免出現(xiàn)縮癟，而且壁厚要適中，以免壁太薄(小于1.5 mm)，否則會造成剛性差，在電鍍時易變形，鍍層結合力差，使用過程中也易發(fā)生變形而使鍍層脫落。
(2) 避免盲孔，否則殘留在盲孔內(nèi)的處理液不易清洗干凈，會造成下道工序污染，從而影響電鍍質量。
(3) 電鍍工藝有銳邊變厚的現(xiàn)象。電鍍中的銳邊會引起尖端放電，造成邊角鍍層隆起。因此應盡量采用圓角過渡，圓角半徑至少0.3 mm 以上。平板形塑件難電鍍，鍍件的中心部分鍍層薄，越靠邊緣鍍層越厚，整個鍍層呈不均勻狀態(tài)，應將平面形改為略帶圓弧面或用桔皮紋制成亞光面。電鍍的表面積越大，中心部位與邊緣的光澤差別也越大，略帶拋物面能改善鍍面光澤的均勻性。
(4) 塑件上盡量減少凹槽和突出部位。因為在電鍍時深凹部位易露塑，而突出部位易鍍焦。凹槽深度不宜超過槽寬的1/3，底部應呈圓弧。有格柵時，孔寬應等于梁寬，并小于厚度的1/2。
(5) 鍍件上應設計有足夠的裝掛位置，與掛具的接觸面應比金屬件大2～3倍。
(6) 塑件的設計要使制件在沉陷時易于脫模，否則強行脫模時會拉傷或扭傷鍍件表面，或造成塑件內(nèi)應力而影響鍍層結合力。
(7) 當需要滾花時，滾花方向應與脫模方向一致且成直線式．滾花條紋與條紋的距離應盡量大一些。
(8) 塑件盡量不要用金屬鑲嵌件，否則在鍍前處理時嵌件易被腐蝕。
(9) 塑件表面應保證有一定的表面粗糙度。
|
